Type de produit	Switch Ethernet 10/100 à 16 ports
Caractéristiques techniques principales	16 ports 10/100 Mbps, technologie de commutation non bloquante, supporte le mode auto-Négociation
Alimentation électrique	Alimentation externe, 100-240V AC
Dimensions approximatives	Dimensions : 30 x 18 x 4,5 cm
Poids	Environ 1,5 kg
Compatibilités	Compatible avec tous les appareils Ethernet 10/100 Mbps
Fonctions principales	Commutation rapide, gestion de la bande passante, support du VLAN
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Conforme aux normes de sécurité électrique, ventilation adéquate requise
Informations générales utiles	Idéal pour les petites et moyennes entreprises, installation plug-and-play

FOIRE AUX QUESTIONS - SWITCH 10/100 À 16 PORTS #F5D5131EA16 BELKIN

Comment réinitialiser le switch Belkin 10/100 à 16 ports ?

Pour réinitialiser le switch, débranchez-le de l'alimentation, puis maintenez enfoncé le bouton de réinitialisation pendant 10 secondes avant de le rebrancher.

Pourquoi les voyants LED ne s'allument-ils pas ?

Vérifiez que le switch est correctement alimenté et que le câble d'alimentation est bien connecté. Si le problème persiste, essayez une autre prise électrique.

Comment savoir si un port fonctionne correctement ?

Chaque port a un voyant LED associé. Si le voyant est allumé, le port fonctionne. Si le voyant clignote, cela indique une activité. Si le voyant est éteint, le port peut être inactif ou il peut y avoir un problème de connexion.

Le switch ne détecte pas certains appareils connectés, que faire ?

Assurez-vous que les câbles Ethernet utilisés sont en bon état et conformes aux normes. Testez également avec d'autres appareils pour identifier si le problème vient du switch ou de l'appareil.

Comment connecter plusieurs appareils au switch ?

Connectez simplement les appareils au switch à l'aide de câbles Ethernet. Assurez-vous que chaque appareil est allumé et configuré pour se connecter au réseau.

Le switch surchauffe-t-il ?

Il est normal que le switch chauffe légèrement pendant son fonctionnement. Assurez-vous qu'il est placé dans un endroit bien ventilé et évitez de le couvrir.

Quels types de câbles Ethernet sont compatibles avec le switch ?

Le switch est compatible avec les câbles Ethernet de catégorie 5 (Cat 5) et supérieure. Il est recommandé d'utiliser des câbles Cat 5e ou Cat 6 pour des performances optimales.

Comment mettre à jour le firmware du switch ?

Le switch Belkin 10/100 à 16 ports ne nécessite généralement pas de mise à jour de firmware, car il s'agit d'un appareil plug-and-play. Si vous avez des préoccupations, consultez le site web de Belkin pour des mises à jour éventuelles.

Puis-je utiliser ce switch pour un réseau gigabit ?

Non, ce switch prend en charge des vitesses de 10/100 Mbps seulement. Pour un réseau gigabit, vous aurez besoin d'un switch gigabit compatible.

Quel est le maximum de ports que je peux utiliser simultanément ?

Vous pouvez utiliser tous les 16 ports simultanément, tant que vous avez des appareils connectés et que votre réseau le permet.

MODE D'EMPLOI SWITCH 10/100 À 16 PORTS #F5D5131EA16 BELKIN

Augmentez le nombre de ports de votre réseau

6-Port 10/100 Switch • 24-Port 10/100 Switch

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

ICES (F5D5131-24)

This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

5 Rue du Petit Robinson • 3ème étage

78350 Jouy-en-Josas • France

Tel: [phone]

Fax: [phone]

Europe : 00 800 223 55 460

US:8777365771

Augmentez le nombre de ports de votre réseau

TABLE des matières

Caractéristiques 1 Contenu de l'emballage 1 Distances de câblage 1 Catégorie de câbles recommandée 1 Dimensions 1

Présentation du switch

Témoins du panneau avant 2

Branchement de vos dispositifs sur votre switch

Branchement du Switch sur les ordinateurs 4 Branchement du Switch sur un autre Switch 4

Choix de l'emplacement du switch

Installation sur une surface plane 5 Installation dans une baie de 19 pouces 5

Information 7

Félicitations et merci d'avoir acheté ce produit de réseautique de haute qualité Belkin. Les Switches 10/100 16 ou 24 Ports de Belkin vous permettent d'ajouter des ports à votre configuration réseau 10/100.

Conçus pour être à la fois compacts et pratiques, chaque Switch présente un boîtier en métal durable pouvant être placé sur une surface de travail, fixé au mur ou dans une baie de 19", grâce au kit de montage en baie inclus. Chaque port auto-négocie et auto-detecte un réseau 10/100 Mbps et s'ajuste automatiquement aux cables réseau intermédiaires ou inverseurs—nul besoin de vous préoccuper du type de cable. Compatible avec les systèmes d'exploitation principaux, votre Switch 10/100 à 16 ou 24 Ports de Belkin vous procure des transferts de données sans erreur, à la vitesse d'un réseau Fast Ethernet.

Caracteristiques

• Ports dédiés à haut débit Ethernet 10/100 Mbps
• 16 ports (Switch 10/100 à 16 Ports Belkin F5D5131-16)
• 24 ports (Switch 10/100 à 24 Ports Belkin F5D5131-24)

Normes

• IEEE 802.3u 100Base-Tx
• IEEE 802.3 10Base-T
• Boîtier de 1U chassis, se place sur un bureau ou dans une baie de 19"
• Source d'alimentation universelle (entrée universelle 100-240 VAC/50-60 Hz)
• Ports MDI/MDIX automatiques
• Auto-négociation entre 10 et 100 Mbps sur tous les ports
• Auto-négociation entre duplex intégral et semi-duplex sur tous les ports
• Détection des collisions sur tous les ports • Contrôle de flux « Pause Frames » IEEE 802.3x en mode duplex intégral • Contrôle de flux par contre-pression en mode semi-duplex
• Prénd en charge jusqu'à 2000 adresses MAC (F5D5131-16) ou 4000 adresses MAC (F5D5131-24) - Assorti d'une Garantie à Vie Limitée de Belkin et d'une assistance technique gratuite

Contenu de l'emballage

• Switch 10/100 à 16 Ports ou Switch 10/100 à 24 Ports de Belkin • Cordon d'alimentation CA • Kit pour montage en baie de 19 pouces • Quatre coussinets autoadhésifs pour surface de travail • Manuel de l'utilisateur

Catégorie de câbles recommandés

• Categorie 5

Dimensions

Switch 10/100 à 16 Ports - 274 x 166 x 43 mm

Switch 10/100 à 24 Ports - 440 x 172 x 43 mm

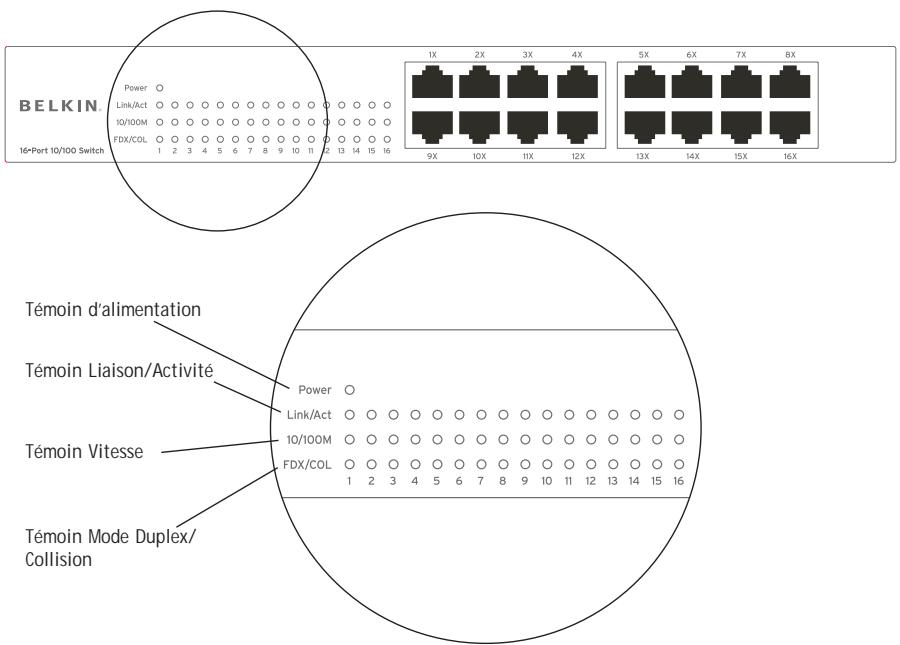

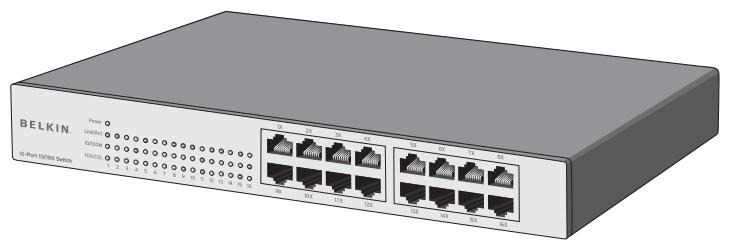

Témoins du panneau avant

Le F5D5131-16 possède trois rangées de témoins vous informant sur la connexion, la vitesse et le mode duplex.

Témoin d'alimentation

• Vert - Le Switch fonctionne normalement
• Éteint - Le Switch n'est pas alimenté

Témoins liaison/activité (Link/Act)

• Vert Continu - Liaison valide établie
• Vert Clignotant - Réception/Transmission de données
• Éteint - Aucune liaison n'est établie

Témoin vitesse (10/100m)

• Vert Continu - Fonctionnement à 100 Mbps
• Éteint - Fonctionnement à 10 Mbps

Témoin mode duplex/collision (FDX/COL)

• Vert continu - Une liaison en duplex intégral est établie au port
• Éteint - Une liaison en semi-duplex est établie au port
• Vert clignotant - Des collisions surviennent au port pendant le fonctionnement en mode semi-duplex

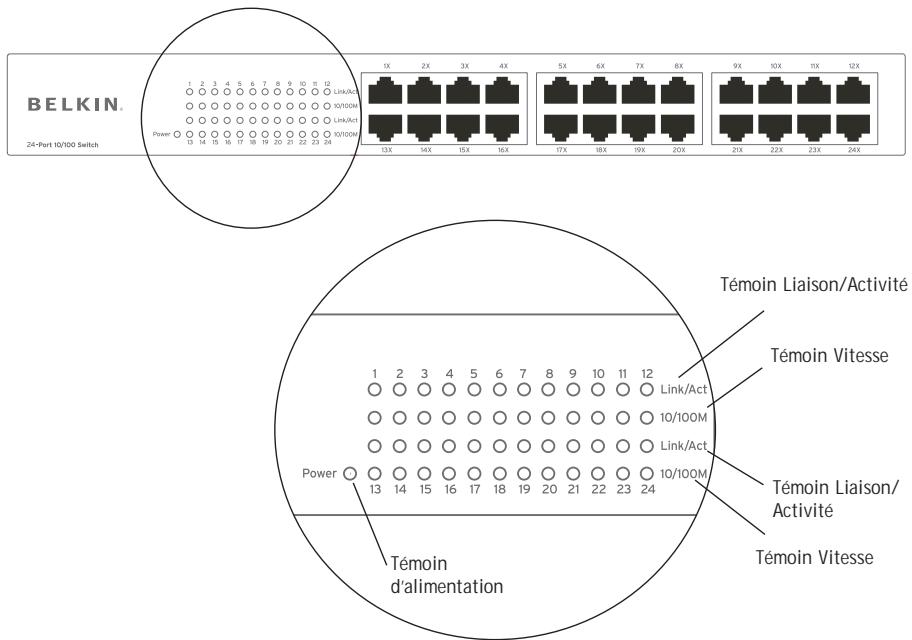

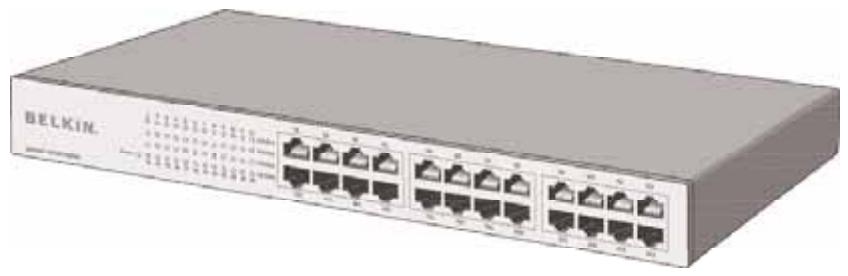

Témoins du panneau avant

Le F5D5131-24 possède deux rangées de témoins vous informant sur la connexion, la vitesse et le mode duplex.

Témoin d'alimentation

• Vert - Le Switch fonctionne normalement
• Éteint - Le Switch n'est pas alimenté

Témoins liaison/activité (Link/Act)

• Vert Continu - Liaison valide établie
• Vert Clignotant - Réception/Transmission de données Éteint – Aucune liaison n'est établie

Témoin vitesse (10/100m)

• Vert Continu - Fonctionnement à 100 Mbps
• Éteint - Fonctionnement à 10 Mbps

Branchement du switch sur les ordinateurs

1. Mettez tout l'équipement hors tension.
2. Branchez un câble Ethernet entre chaque carte d'interface réseau des ordinateurs et l'un des ports numérotés à l'avant du Switch.
3. Tous les ports du switch peuvent auto-négocier la vitesse et le mode duplex (duplex intégral ou semi-duplex) afin de permettre aux utilisateurs d'y relier des dispositifs réseau 10/100Base-Tx.
4. Branchez le cordon de l'adaptateur de courant dans la prise prévue à cet effet à l'arrière du Switch. Branchez maintenant l'adaptateur sur une source électrique (prise secteur ou bloc multiprise).

Branchement du switch sur un autre switch

1. Branchez un câble Ethernet 10/100 entre l'un des ports numérotés à l'avant du Switch et l'un des ports numérotés de l'autre Switch avec lequel vous désirez réaliser un montage en cascade ou sur lequel vous désirez le brancher.
2. Tous les ports du switch peuvent auto-négocier la vitesse et le mode duplex (duplex intégral ou semi-duplex) afin de permettre aux utilisateurs d'y relier des switches ou des hubs réseau 10/100Base-Tx.
3. Tous les ports prennent en charge la fonction MDI/MDIX. Lorsque vous montez en cascade ou branchez des switches ou des hubs, vous pouvez utiliser un câble intermédiaire ou inverseur.

Important : Lorsque vous reliez deux switches ensemble, utilisez un seul câble. Si vous utilisez plusieurs câbles, des boucles peuvent survenir et ainsi causer des collisions. Ceci entraîne des performances réseau médiocres.

Les Switches peuvent être placés sur une surface plane, au mur ou dans une baie de 19 pouces.

Installation sur une surface plane

1. Apposez les quatre coussinets fournis avec votre Switch sous celui-ci, aux quatre coins, aux endroits clairement indiqués.
2. Assurez-vous que votre Switch est placé dans un endroit permettant une ventilation ajustée.
3. Placez-le sur une surface plane.

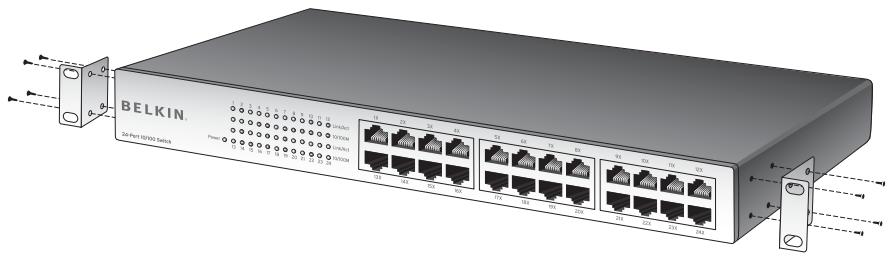

Installation dans une baie de 19 pouces

1. N'apposez pas les quatre coussinets sur le Switch lorsque vous le montez dans une baie. S'ils sont déjà en place, retirez-les.

1. Fixez les supports de montage de chaque côté du Switch, à l'aide des vis fournies.
2. Placez le Switch dans la baie, et alignez les trous du support de montage avec les trous correspondants de la baie.
3. Placez et serrez les vis de chaque support de montage dans la baie.

Dépannage

Pour de plus amples informations à propos de l'installation de ce produit, veuillez visiter www.belkin.com/networking ou contactez notre service d'assistance technique gratuite.

Avant de nous appeler

Avant d'appeler Belkin pour obtenir de l'aide, éteignez votre système (dans la mesure du possible) et appelez d'un téléphone situé près de votre Switch. Il est possible que l'on vous demande des informations détaillées pendant le fonctionnement.

Declaration de conformite à la réglementation de la FCC en matière de compatibilité électromagnetique

Nous, Belkin Components, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que les produits : F5D5131-16 F5D5131-24

auxquels se réfère la présente déclaration, sont conformes aux normes énoncées à l’aligña 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d’interférence nuisible et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Déclaration de conformité CE

Nous, Belkin Corporation, déclarons que les produits F5D5131-16 et F5D5131-24 auxquels se rapporte la présente déclaration, ont été élaborés dans le respect des normes d’émissions EN55022 ainsi que des normes d’immunité EN55024, LVD EN61000-3-2 et EN61000-3-3 en vigueur.

ICES (F5D5131-16)

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

ICES (F5D5131-24)

This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Garantie limitée à vie du produit de belkin corporation

Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa période de garantie. Si l'appareil s'avère défectueux, Belkin le réparera ou le remplacera gracieusement, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au dépositaire Belkin agréé auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée.

La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropres ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ECRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSEMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFERENTES À LA QUALITE LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNEE.

Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger. BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'UNE RUPTURE DE GARANTIE, OU EN VERTU DE TOUTE AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BÉNÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À CES PROGRAMMES OU À CES DONNÉES.

Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations ou exclusions ci-dessus ne s'appliquent pas dans votre cas. La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.
